產品特點 Product feature
01、時間精度1ms,行程精度0.01mm
02、觸發壓力控制、焊接壓力控制、冷卻壓力控制
03、振幅管理、品質管理、配方管理、數據導出、安全管理
04、自動化流水線模式、歐洲安全模式、脈沖模式
05、故障自我檢測功能、實時自動追頻功能、鎖頻功能、電路恒壓功能
06、可擴展安全光柵、隔音罩控制、底模焊接件偵測、夾緊控制、卷膜等
07、獨立射燈照明，助力焊接或調模精準度
08、高精度，重型直線滑軌連接穩定性更強
09、五點平衡式底座設計，可快速調整底模水平
10、立柱右側設，機頭升降開關，便于調模對模，電源開關獨立控制
11、嵌入式立柱安裝設計，焊接性能更加穩定可靠

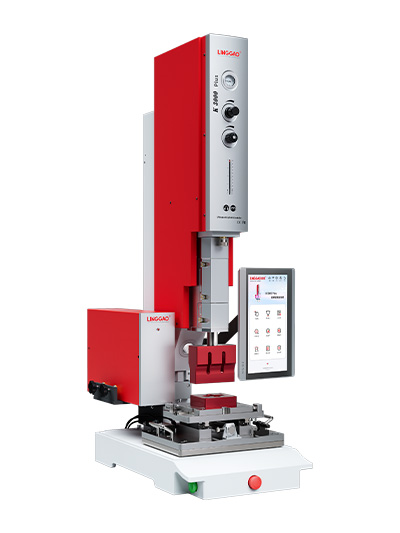

技術規格 TECHNICAL SPECIFICATIONS
| 參數項 (Parameter) | 參數值 (Value) |
|---|---|
| 超聲波頻率 (Frequency) | 20kHz |
| 超聲波功率 (Power) | 3000W |
| 焊頭驅動方式 (Drive Mode of Horn) | 氣動控制 (Pneumatics Control) |
| 操作模式 (Operating Mode) | 時間模式/能量模式/超聲波停振/行程模式(絕對行程模式/相對行程模式) (Time Mode/Energy Mode/US-stop Mode/WithouterDisable/Differential) |
| 觸發模式 (Trigger Mode) | 行程觸發/壓力觸發/時間觸發/從源起算時間 (TravelTrigger/Pressure期限Trigger/Time fromSource) |
| 語言選單 (Language) | 中文/英文等 (CN,EN,etc.) |
| 數據庫 (Data Bank) | 可儲存199組焊接參數 (199 memories) |
| 電源 (Input Voltage) | 220V±10% AC，單相50/60Hz (220V±10% AC，1Phase 50/60Hz) |
| 換能器至立柱距離 (Throat Depth) | 248mm |
| 增幅器端面至底座面距離 (Distance) | Min.85mm (Distance from end face of amplifier to base face) |
| 缸徑和行程 (Cylinder Stroke) | 80x100mm標配,63x100mm選配 (80x100mm standard,63x100mm optional) |
| 可調整行程 (Stroke Range) | 20~100mm,可微調，精密度0.01mm,不需調整機身高度 (20~100mm, Fine-tuning supported, accuracy:0.01mm; No need to adjust the height of the press.) |
| 壓機重量 (Weight) | 151kg(含電箱) (151kg with generator) |
| 最大下壓力 (MaxFORCE) | 3000N(空氣壓力6bar時) (3000N at 6 bar compressed air) |
| 搭配電箱 (Generator) | PL 20-2000W/3000W |
| 開關 (Switches) | 雙手啟動，緊急停止按鈕位于底座前方 (Two-hand start with EMERGENCY STOP at front) |
| Pin密碼 (Pin Code) | 4位數字鎖碼，避免參數設定被隨意修改 (4 digits to protect access to parameters) |
| 焊接記錄 (Welding Record) | 10萬條，良品/不良品記錄限區分 (200,000pcs，Qualified product anddefectiveproductrecord distinction) |
| 物聯網功能 (IOT Function) | 支持WiFi無線網絡連接、RS485/232、USB 2.0、打印機輸出、云端數據管理、遠程協助 (support WiFi wireless network connection, RS485/232、USB 2.0 Printer output、Cloud data management、Remote assistance) |
